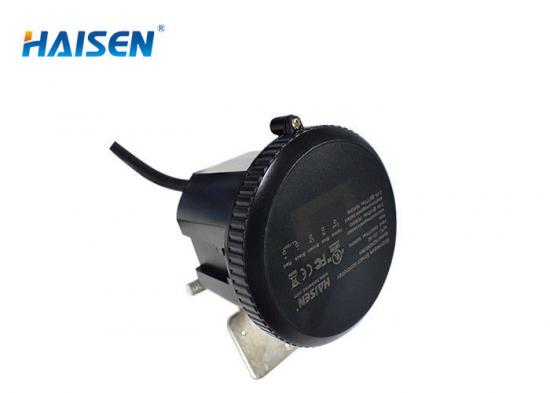

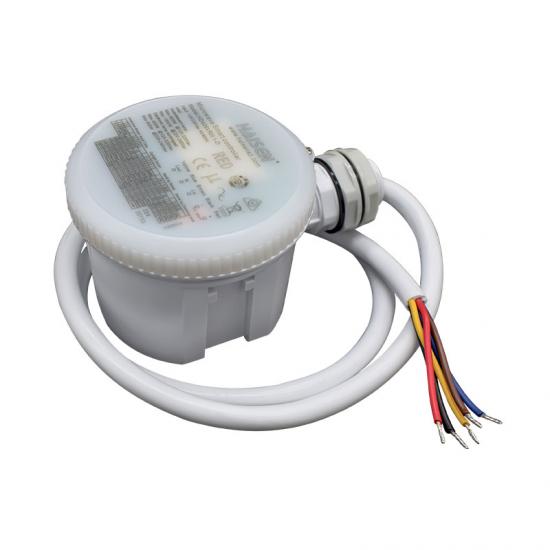

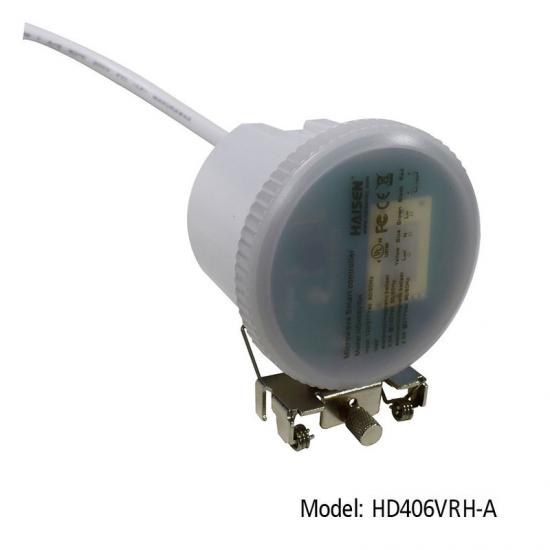

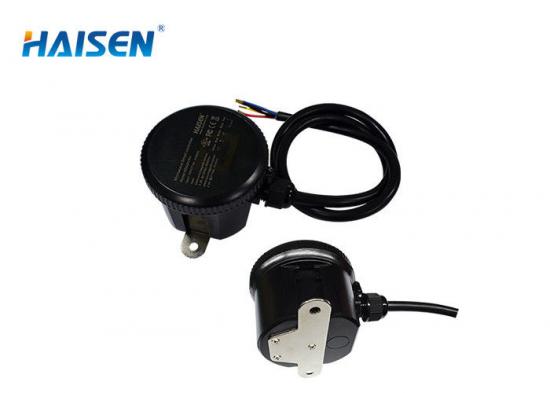

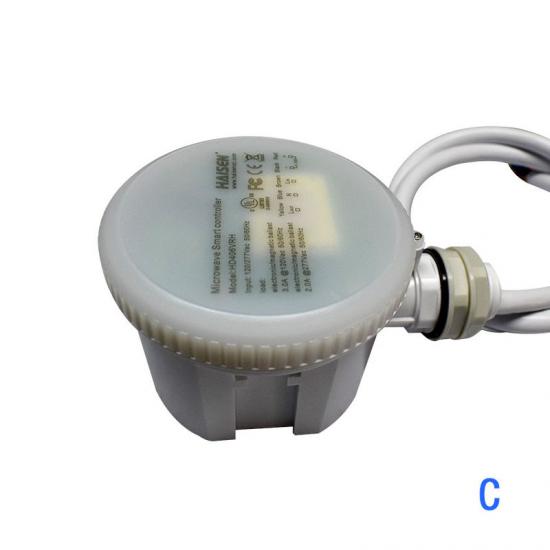

สวิตช์ DIP 12 ตัว เซ็นเซอร์ตรวจจับความเคลื่อนไหวพร้อมรีโมทคอนโทรลสำหรับ UFO Highbay

สวิตช์ DIP 12 ตัว เซ็นเซอร์ตรวจจับความเคลื่อนไหวพร้อมรีโมทคอนโทรลสำหรับ UFO Highbay

คุณสมบัติ:

1. เซ็นเซอร์ตรวจจับความเคลื่อนไหวไมโครเวฟ 5.8GHz พร้อมฟังก์ชั่นหรี่แสงได้

2. รองรับการติดตั้งและการใช้งานที่แตกต่างกันสำหรับการติดตั้งบนพื้นผิว ไฟ LED ไฮเบย์แบบดั้งเดิมพร้อมรีเฟลกเตอร์อลูมิเนียม ไฟ LED ไฮเบย์แบบ UFO หรือไฟ LED ไฮเบย์แบบเส้นตรง/สามทางกัน

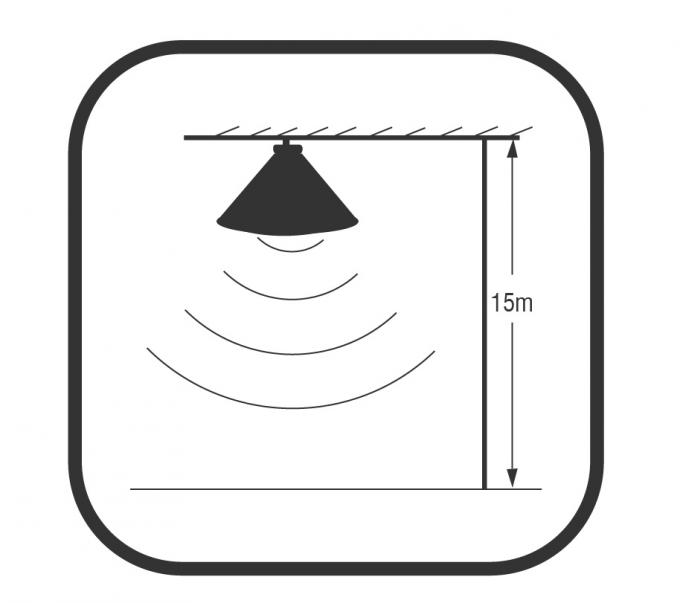

3. ความสูงสูงสุดในการติดตั้งคือ 15 ม. / 49.2 ฟุต

4. สามารถตั้งค่าพารามิเตอร์ทั้งหมดได้ด้วยรีโมทคอนโทรล

5. ละเอียดอ่อนและเชื่อถือได้

หรี่แสง 6.1-10v

7. IP 20 รับประกัน 5 ปี.

รายละเอียดสินค้า:

การควบคุมการเปิด/ปิดพื้นที่ตรวจจับเกณฑ์แสงกลางวัน รีโมทคอนโทรล

รับประกัน 5 ปี ระยะเวลาการถือครอง 8-15 เมตร ช่องแสงสูง ระดับการหรี่แสงสแตนด์บาย

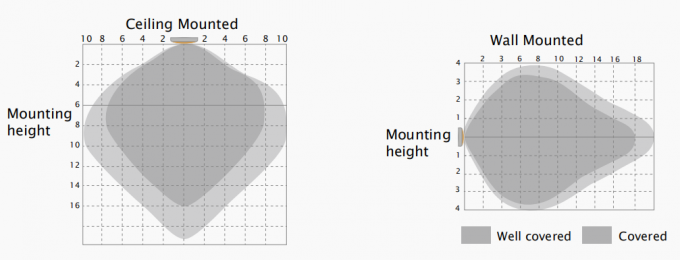

ระยะการตรวจจับ

รูปนี้ระบุระยะทางสูงสุดที่ความสูงในการติดตั้งสูงสุดด้วยความไว 100%

ความสูงในการติดตั้งโดยทั่วไป 8-15ม.

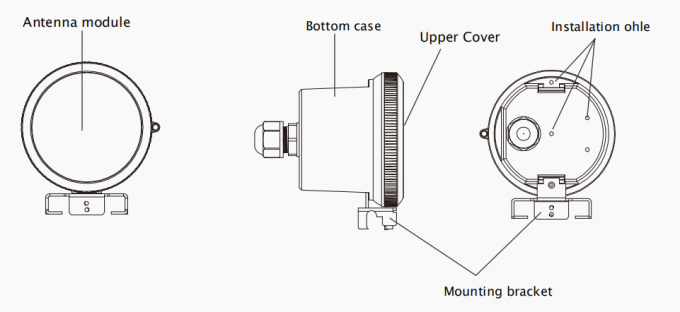

โครงสร้างเชิงกล

พร้อมสวิตช์ DIP 12 ตัวและรีโมทคอนโทรล เพื่อตั้งค่าพารามิเตอร์ทั้งหมด

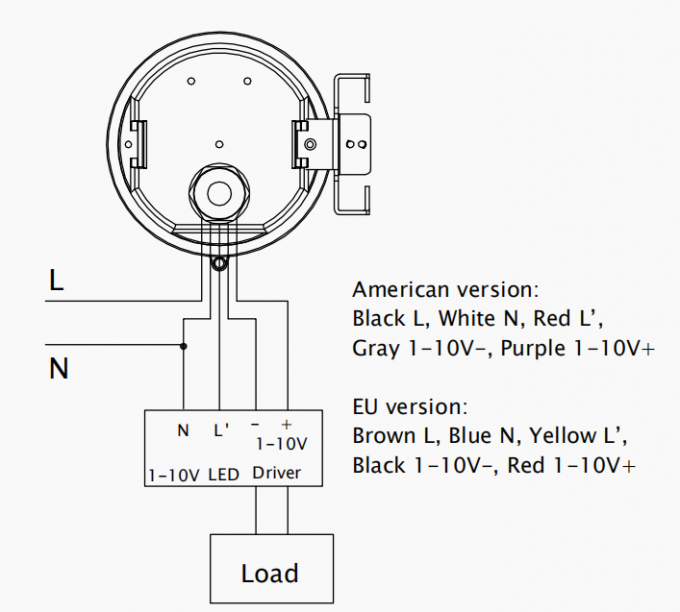

แผนผังสายไฟ

ขนาด (มม.)

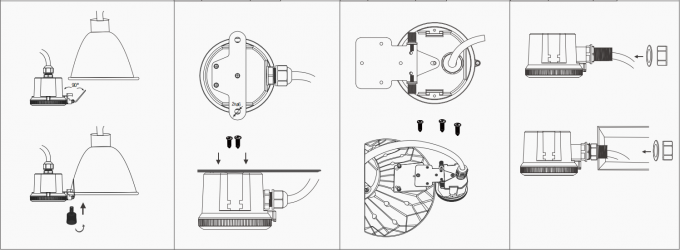

วิธีการติดตั้ง:

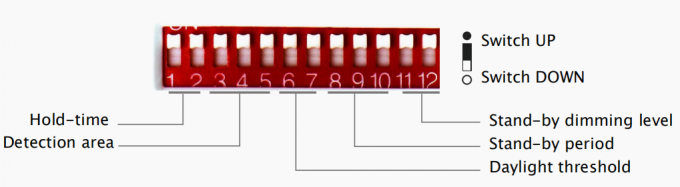

รายละเอียดสวิตช์ DIP:

พื้นที่ตรวจจับ:

ในพื้นที่นี้ จะตรวจจับการเคลื่อนไหวและสามารถกระตุ้นเซ็นเซอร์ได้ พื้นที่ตรวจจับ 100% เรียกอีกอย่างว่าความไวสูง

ระยะเวลาการถือครอง:

ระยะเวลาที่แสงคงความสว่าง 100% หลังจากวัตถุเคลื่อนที่ออกจากพื้นที่ตรวจจับ

เกณฑ์แสงธรรมชาติ:

การกำหนดความสว่างโดยรอบ โดยเซ็นเซอร์จะทำงานเมื่อความสว่างโดยรอบต่ำกว่าค่าลักซ์ที่กำหนดไว้เท่านั้น เมื่อตั้งค่าไว้เป็น "ปิดใช้งาน" เซ็นเซอร์จะทำงานทุกครั้งที่ตรวจจับการเคลื่อนไหว โดยไม่คำนึงถึงความสว่างโดยรอบ

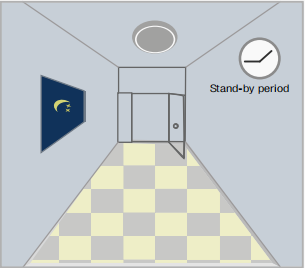

ระยะเวลาสแตนด์บาย:

ระยะเวลาที่แสงจะคงค่าเอาต์พุตต่ำก่อนที่จะปิดโดยสมบูรณ์ เมื่อตั้งค่าไว้เป็น "∞" แสงจะคงค่าเอาต์พุตต่ำเสมอ หากไม่มีการเคลื่อนไหวในพื้นที่ตรวจจับ และไม่ดับลง

ระดับการหรี่แสงขณะสแตนด์บาย:

คำจำกัดความของเอาต์พุตต่ำในช่วงสแตนด์บาย

การสาธิตการใช้งาน

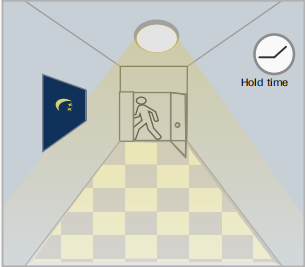

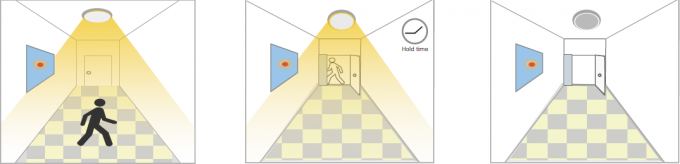

1. ฟังก์ชั่นเปิด/ปิดอัตโนมัติ:

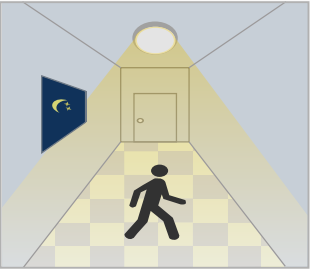

ไฟติดเมื่อตรวจจับการเคลื่อนไหว และดับเมื่อมีคนออกไปในเวลากลางคืน การใช้งาน: ทางเดิน บันได

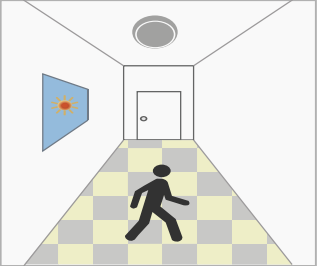

มีแสงแดดเพียงพอ มีแสงแดดไม่เพียงพอ หลังจากการตรวจจับครั้งสุดท้ายและ
แม้ว่าจะตรวจพบการเคลื่อนไหว เมื่อตรวจพบการเคลื่อนไหว ไฟจะติด เวลาค้างปัจจุบัน
ไฟยังคงดับ เมื่อผ่านไป ไฟจะดับ

2. ไม่มีฟังก์ชั่นแสงกลางวัน
เกณฑ์แสงธรรมชาติถูกตั้งค่าเป็น "ปิดใช้งาน"
ไฟจะเปิดเมื่อตรวจจับการเคลื่อนไหว, หลังจากมีคนออกไป, ไฟจะดับหลังจากช่วงสแตนด์บาย
การใช้งาน: สถานที่แสงน้อย เช่น ลานจอดรถชั้นใต้ดิน ทางเดินใต้ดิน

เมื่อตรวจจับการเคลื่อนไหว หลังจากที่ผู้คนออกจากการตรวจจับ หลังจากการตรวจจับครั้งสุดท้ายและ
เซ็นเซอร์จะเปิดพื้นที่ แสงจะคงอยู่ 100% ตามเวลาที่ค้างไว้ในปัจจุบัน
แสงสว่างถึง 100% ความสว่างภายในเวลาที่กำหนด เมื่อผ่านไป ไฟจะปิด

3. การสาธิตฟังก์ชัน - การควบคุมหรี่แสง/ฟังก์ชันทางเดิน:

แอปพลิเคชัน:

หมายเหตุผู้ใช้:

1.ไมโครเวฟสามารถทะลุผนังหรือกระจกที่บางกว่า 20 ซม. และจางลงได้หากกระจกหนากว่า 20 ซม.
2. แรงดันไฟฟ้าของไดรเวอร์จะต้องเสถียรและลอยตัวภายใน 10%
3. พื้นที่การตรวจจับจะได้รับผลกระทบจากความเร็วของการเคลื่อนที่ ความสูงในการติดตั้ง และปริมาณการเคลื่อนที่
4. ทดสอบในวันที่แดดออกโดยไม่เปิดโคมไฟ ซึ่งจะส่งผลต่อค่าลักซ์ที่ทดสอบ

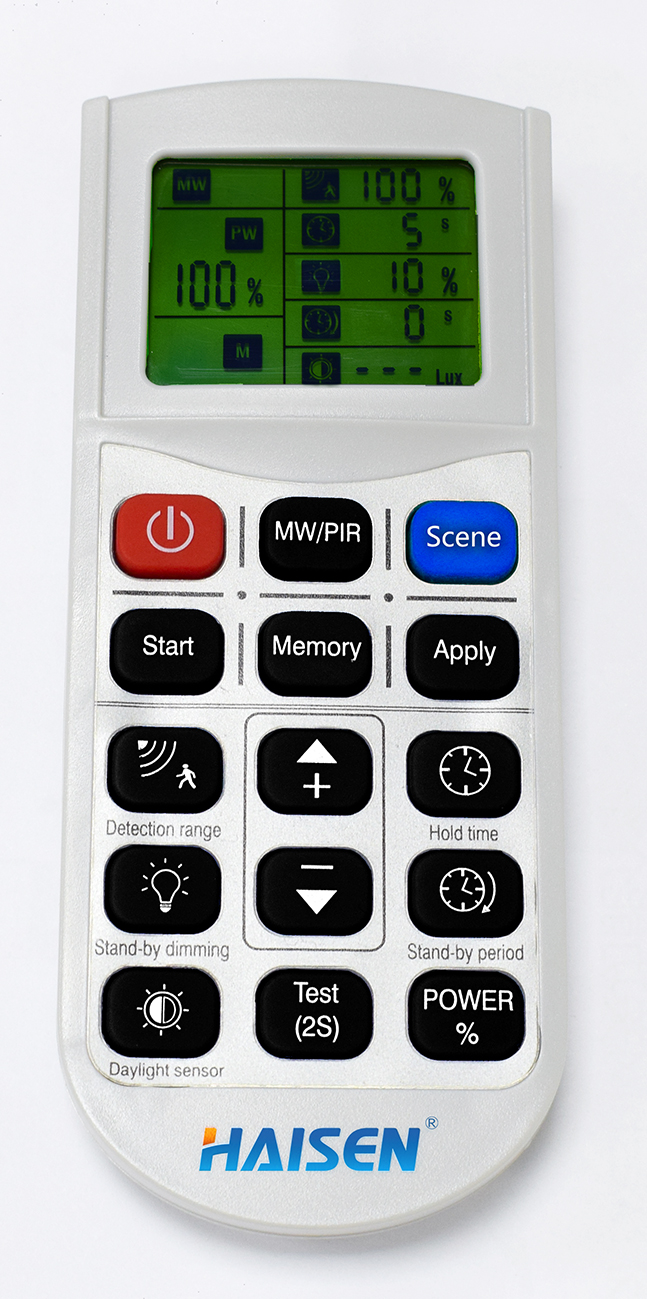

โหมดหน่วยความจำและการใช้งาน

1. กดปุ่ม "ON/OFF" เพื่อเปิดหรือปิดไฟ

2. หากต้องการรีเซ็ตพารามิเตอร์ โปรดทำตามขั้นตอนดังต่อไปนี้:

ขั้นตอนที่ 1 - กดเปิดเพื่อเปิดไฟหากไฟปิดอยู่ตอนเริ่มต้น

ขั้นตอนที่ 2 - กด "Start" เพื่อตั้งค่าเซ็นเซอร์

ขั้นตอนที่ 3 - กดปุ่มช่วงการตรวจจับ, เวลาหน่วง, ระดับการหรี่แสงสแตนด์บาย

ระยะเวลาสแตนด์บายและเกณฑ์แสงกลางวันเรียงตามลำดับ (กด "+/-" เพื่อ ตั้งค่าพารามิเตอร์)

ขั้นตอนที่ 5 – กด “หน่วยความจำ” เพื่อบันทึกการตั้งค่า

หมายเหตุ: ช่วงเวลาของการตั้งค่าพารามิเตอร์แต่ละรายการจะต้องควบคุมภายใน 30 วินาที

โหมดการตั้งค่าแบบแยก

1. กดปุ่ม "ON/OFF" เพื่อเปิดหรือปิดไฟ กดปุ่ม "Scene" รีโมทจะ เปิดใช้งานการตั้งค่าที่บันทึกไว้ครั้งล่าสุดหรือคงอยู่ที่การตั้งค่าเริ่มต้นจากโรงงาน

2. หากต้องการรีเซ็ตพารามิเตอร์ โปรดทำตามขั้นตอนดังต่อไปนี้:

ขั้นตอนที่ 1 - กดเปิดเพื่อเปิดไฟหากไฟปิดอยู่ตอนเริ่มต้น

ขั้นตอนที่ 2 - กดปุ่มใดก็ได้ใน "Scene", "Test" และ "Apply" เพื่อเริ่มการตรวจจับเซ็นเซอร์ โหมด.

ขั้นตอนที่ 3 - กดปุ่มช่วงการตรวจจับ, เวลาหน่วง, ระดับการหรี่แสงสแตนด์บาย ระยะเวลาสแตนด์บายและเกณฑ์แสงธรรมชาติเรียงตามลำดับ

3. เพื่อตั้งโปรแกรมไฟอื่น ๆ ในอาร์เรย์ที่มีเซ็นเซอร์ที่คล้ายคลึงกัน โปรแกรม

ขั้นตอนที่ 1 - กด "ON" ที่เซ็นเซอร์ตัวที่สอง

ขั้นตอนที่ 2 - กด "นำไปใช้"

หมายเหตุ:

1. การตั้งค่าจะถูกบันทึกโดยอัตโนมัติและคงอยู่จนกว่าคุณจะกดรีเซ็ตอีกครั้ง

2. ไฟจะกระพริบเมื่อตั้งค่าพารามิเตอร์แต่ละตัว

3. ไอคอนจะกะพริบเมื่อตั้งค่าพารามิเตอร์ที่เกี่ยวข้อง
