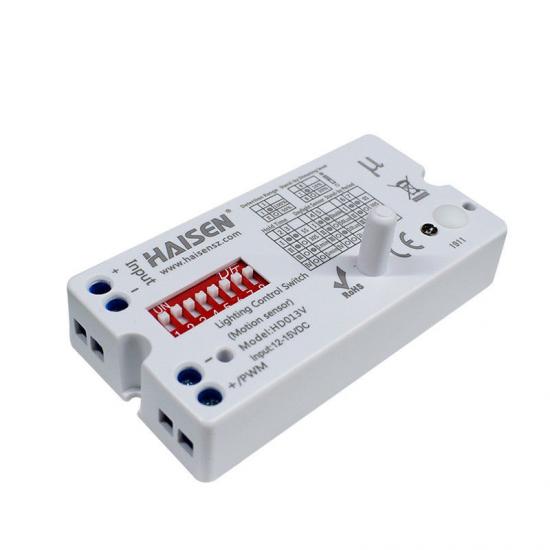

สวิตช์ DIP เซ็นเซอร์ตรวจจับความเคลื่อนไหวแบบหรี่แสง DC PWM 0-10V สำหรับไฟเพดาน Tri-proof

ยี่ห้อ:
HIASEN
รายการหมายเลข:
HD013V
คำสั่งซื้อ (moq):
100pcs
การชำระเงิน:
L/C, T/T, Western Union
แหล่งกำเนิดสินค้า:
China

ติดต่อเรา

รายละเอียดผลิตภัณฑ์

สวิตช์ DIP ฟังก์ชันหรี่แสง PWM 0-10V สำหรับไฟเพดาน Tri-proof

คุณสมบัติของเซ็นเซอร์ DC:

1. พลังงานสแตนด์บาย ≤0.5W

2. ออกแบบมาให้รับไฟเข้า 12VDC ได้

3. ด้วยแรงดันไฟ DC จากไดรเวอร์ LED ไม่จำเป็นต้องใช้พลังงานเพิ่มเติมจากสายไฟ

4. ทำงานร่วมกับไดรเวอร์ LED หรี่แสงได้ 1-10v สำหรับฟังก์ชันหรี่แสง 2 ขั้นตอน

5. เหมาะอย่างยิ่งสำหรับผู้ให้ความสำคัญกับราคา

6. พลังงานสแตนด์บาย ≤0.5W

7. ปุ่มสวิตช์ DIP 8 ปุ่มสำหรับตั้งเวลาหน่วง ระดับการหรี่แสงสแตนด์บาย ระยะเวลาสแตนด์บาย

เสาอากาศแบบแท่งขนาด 8.φ5.5 มม. จำเป็นต้องมีรูเล็กๆ เพื่อเปิดเผยเสาอากาศ ไม่มีเงา ไม่มีรอยตำหนิบนอาร์เรย์ลูกปัดแสง

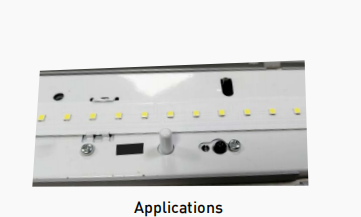

ความกว้าง 9.39.9 มม. เพื่อใช้กับไฟไตรโพรเทคได้อย่างสมบูรณ์แบบ

10. ความสูงในการติดตั้ง 2.5-4 เมตร สำหรับใช้ในลานจอดรถ โกดังเก็บของแบบ Lowbay

11. รัศมีการตรวจจับ 2-5 เมตร

12. อุณหภูมิในการทำงาน: -25~60℃

13. การติดตั้งบนเพดานดีกว่า

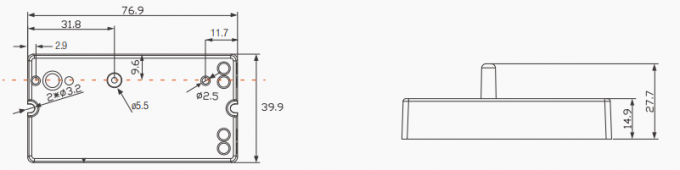

ขนาดของเซนเซอร์ DC:

ขนาด	กว้างยาวสูง: 76.939.927.7 มม.
อุณหภูมิในการทำงาน	-20°C~+55°C
การรับประกัน	5 ปี
การตั้งค่าฟังก์ชั่น	โดยสวิตช์ 8 หน้าปัด
เกรด IP	ไอพี 20

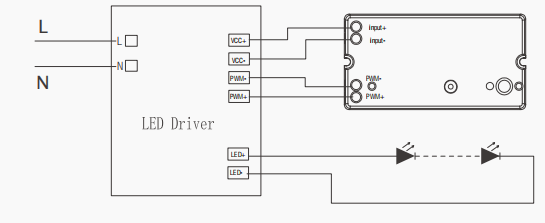

แผนผังการเดินสายของเซ็นเซอร์ DC:

โหมดควบคุม	เปิด/ปิด/หรี่แสง (PWM)
เอาท์พุต	5V พีเอ็ม
พลังงานสแตนด์บาย	≤0.5 วัตต์
ความถี่ไมโครเวฟ	5.8GHz±75MHz
พลังงานไมโครเวฟ	<0.3มิลลิวัตต์
แรงดันไฟฟ้าในการทำงาน	12-15 โวลต์ กระแสตรง
กระแสไฟเข้า	30mA (สูงสุด)

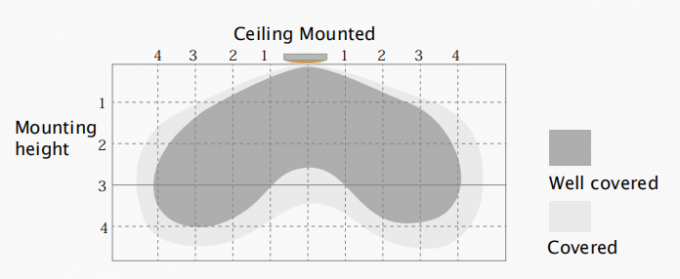

ระยะตรวจจับของเซนเซอร์ DC:

ความสูงในการติดตั้ง	2.5-4ม. (ติดเพดาน)
ระยะการตรวจจับ	รัศมี 4-8 ม. (ติดเพดาน)
มุมตรวจจับ	≤150°(ไม่รวมกระจก)
การตรวจจับการเคลื่อนไหว	0.5~1.5 เมตร/วินาที

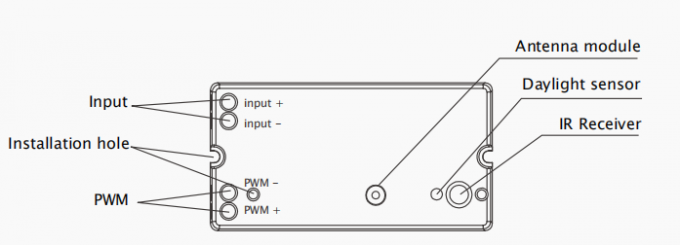

โครงสร้างเชิงกลของเซ็นเซอร์ DC:

การสลับโหมด	พีดับบลิวเอ็ม
พื้นที่ตรวจจับ	50%/100%
โหมดการตั้งค่า	สวิตช์ DIP
ระยะเวลาการถือครอง	5วินาที/30วินาที/1นาที/5นาที
เกณฑ์แสงธรรมชาติ	2Lux/10Lux/50Lux/ปิดใช้งาน
ระยะเวลาสแตนด์บาย	0วินาที/30วินาที/5นาที/+ ∞
ระดับการหรี่แสงขณะสแตนด์บาย	10%/30%

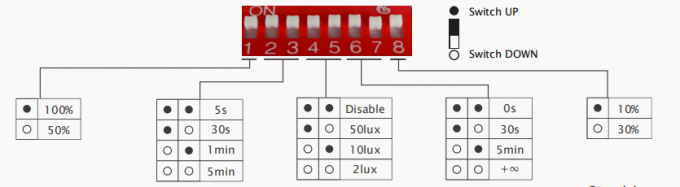

การตั้งค่าเซนเซอร์ DC:




พื้นที่ตรวจจับ(1)	ในพื้นที่นี้ จะตรวจจับการเคลื่อนไหวและสามารถกระตุ้นเซ็นเซอร์ได้ พื้นที่ตรวจจับ 100% เรียกอีกอย่างว่าความไวสูง
ระยะเวลาการยึด (2,3)	ระยะเวลาที่แสงยังคงสว่าง 100% หลังจากวัตถุเคลื่อนที่ออกจาก พื้นที่ตรวจจับ
เกณฑ์แสงธรรมชาติ(4,5)	การกำหนดความสว่างโดยรอบ เมื่อความสว่างโดยรอบต่ำกว่าค่าลักซ์ที่กำหนดไว้ เซ็นเซอร์จะทำงาน เมื่อตั้งค่าไว้เป็น "ปิดใช้งาน" เซ็นเซอร์จะทำงานทุกครั้งที่ตรวจจับการเคลื่อนไหวโดยไม่คำนึงถึงความสว่างโดยรอบ ความสว่าง
ระยะเวลาสแตนด์บาย(6,7)	ช่วงเวลาที่แสงคงระดับเอาต์พุตต่ำก่อนจะปิดสนิท เมื่อตั้งค่าไว้เป็น "∞" แสงจะคงระดับเอาต์พุตต่ำเสมอหากไม่มีการเคลื่อนไหวใดๆ ใน พื้นที่ตรวจจับและไม่ปิด
ระดับการหรี่แสงขณะสแตนด์บาย (8)	คำจำกัดความของเอาต์พุตต่ำในช่วงสแตนด์บาย
