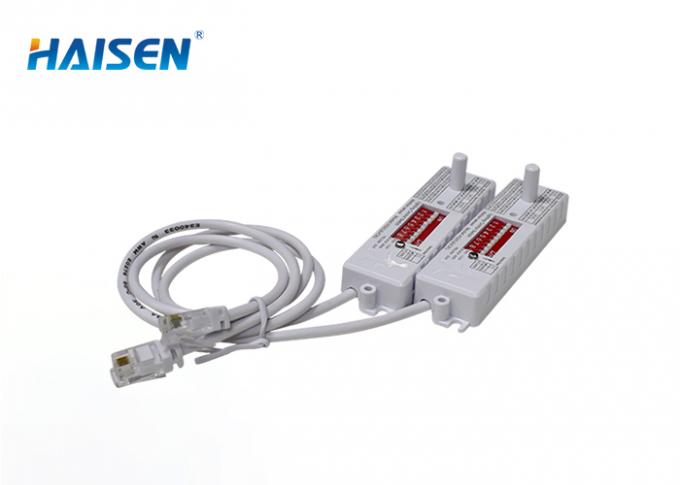

เครื่องตรวจจับความเคลื่อนไหวแบบหรี่แสง ความถี่ไมโครเวฟ 5.8GHz ± 75MHz 12 โวลต์ DC

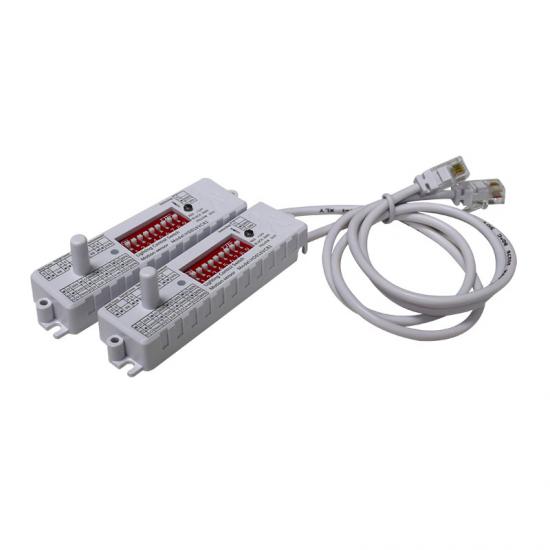

เซ็นเซอร์ตรวจจับความเคลื่อนไหวแบบหรี่แสง 12 โวลต์ DC ติดตั้งภายในโคมไฟ

ยี่ห้อ:
HAISEN
รายการหมายเลข:
HD016VCR 1
คำสั่งซื้อ (moq):
100PCS
การชำระเงิน:
L/C, T/T, Western Union
แหล่งกำเนิดสินค้า:
China

ติดต่อเรา

รายละเอียดผลิตภัณฑ์

เซ็นเซอร์ตรวจจับความเคลื่อนไหวแบบหรี่แสง 12 โวลต์ DC ติดตั้งภายในโคมไฟ

คุณสมบัติ:

เซ็นเซอร์ออกแบบไลเนอร์ที่มีแรงดันไฟฟ้าทำงาน 12VDC สำหรับโคมไฟเพดาน ไฟไตรโพรเจกต์ ไฟแบ็ตเทนไลท์ และไฟแผง
ด้วยปุ่มสวิตช์ DIP 9 ปุ่ม ทำให้มีตัวเลือกเพิ่มเติมสำหรับระยะเวลาการคงอยู่ พื้นที่ตรวจจับ ระยะเวลาสแตนด์บาย ระดับการหรี่แสงสแตนด์บาย และเกณฑ์แสงธรรมชาติ
ปิดไฟหรือหรี่แสงลงให้อยู่ในระดับความสว่างต่ำ เช่น 10%, 20% เป็นต้น เมื่อไม่มีการเคลื่อนไหว เพื่อประหยัดพลังงานและสร้างความยั่งยืน
เปิดไฟอย่างชาญฉลาดให้มีความสว่าง 100% เมื่อตรวจจับการเคลื่อนไหวที่มีแสงกลางวันไม่เพียงพอ
ด้วยเสาอากาศแบบแท่ง โมดูลจึงมีขนาดกะทัดรัดเป็นพิเศษเพื่อให้ติดตั้งภายในไฟไตรโพรไฟล์และไฟเชิงเส้นที่มีรูเล็กมากได้อย่างง่ายดาย
IP20 และการรับประกัน 5 ปี
ใบรับรอง CE/RoHs

ข้อมูลจำเพาะ:

ความปลอดภัยและ EMC	การอนุมัติ	ซีอี, โรเอชเอส
พารามิเตอร์เซ็นเซอร์	อุณหภูมิในการทำงาน	-20°C~+60°C
	เกณฑ์แสงธรรมชาติ	2Lux/10Lux/50Lux/ ปิดใช้งาน
	มุมตรวจจับ	30°-150°
	พื้นที่ตรวจจับ	50%100%
	ระยะเวลาสแตนด์บาย	0วินาที/30วินาที/20นาที/+∞
	ระดับการหรี่แสงขณะสแตนด์บาย	10%/20%/ 30%/50%
	พลังงานสแตนด์บาย	<0.5W (สแตนด์บาย)
	ระยะเวลาการถือครอง	5วินาที/30วินาที/1นาที/10นาที
	ความสูงในการติดตั้ง	สูงสุด 4 ม./13.12 ฟุต
	ระยะการตรวจจับ	สูงสุด 10 ม./32.8 ฟุต
พารามิเตอร์ไร้สาย	ความถี่ไมโครเวฟ	5.8 กิกะเฮิรตซ์ ±75 เมกะเฮิรตซ์
พารามิเตอร์ไร้สาย	พลังงานไมโครเวฟ	<0.3มิลลิวัตต์
ป้อนข้อมูล	แรงดันไฟฟ้าในการทำงาน	12VDC
ป้อนข้อมูล	กระแสไฟฟ้าที่ใช้งาน	≤25A(สูงสุด)
คนอื่น	ข้อกำหนดด้านบรรจุภัณฑ์	แพ็คฟองอากาศ กระดาษแบน กล่องด้านนอก
	การติดตั้ง	ติดตั้งภายในโคมไฟ
	การรับประกัน	5 ปี
	ระดับการป้องกัน IP	ไอพี 20
	อายุการใช้งาน	50000 ชม.

เซ็นเซอร์แสงกลางวันแบบเปิด/ปิด พื้นที่ตรวจจับ เวลาหน่วง การรับประกัน 5 ปี

การหรี่แสงสแตนด์บายในช่วงสแตนด์บาย

ระดับ

ขนาด:

เสาอากาศแบบแท่งทำให้ตรวจจับได้อย่างน่าเชื่อถือ หลีกเลี่ยงการทริกเกอร์ที่ผิดพลาดเมื่อมีเซ็นเซอร์ติดตั้งอยู่ที่ด้านหลังแผ่น LED โลหะ

แผนผังสายไฟ:

การเชื่อมต่อกับไดรเวอร์และไฟ LED ทำได้ง่ายมาก -

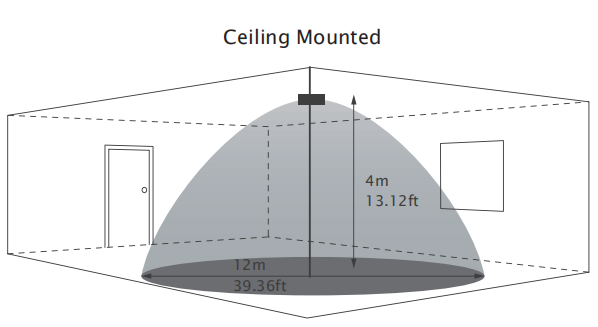

ขอบเขตการตรวจจับ:

ระยะตรวจจับสูงสุดคือ 12 เมตร/39.36 ฟุต สำหรับติดตั้งบนเพดาน และความสูงในการติดตั้งสูงสุดคือ 2.5-4 เมตร/8.2-13.12 ฟุต

การตั้งค่าการสลับแบบ Dip:

พื้นที่ตรวจจับ (ความไว)

	1
Ⅰ	บน	100%
Ⅱ	-	50%

ในพื้นที่นี้จะมีการตรวจจับการเคลื่อนไหวและสามารถกระตุ้นเซ็นเซอร์ได้

พื้นที่ตรวจจับ 100% เรียกอีกอย่างหนึ่งว่าความไวแสงสูง

เวลาถือครอง

	2	3
Ⅰ	บน	บน	5 วินาที
Ⅱ	บน	-	30 วินาที
Ⅲ	-	บน	1 นาที
Ⅳ	-	-	10 นาที

ระยะเวลาของแสง

รักษาความสว่าง 100% หลังจากวัตถุเคลื่อนที่

ออกจากพื้นที่ตรวจจับ

เกณฑ์แสงธรรมชาติ

	4	5
Ⅰ	บน	บน	ปิดใช้งาน*
Ⅱ	บน	-	50ลักซ์
สาม	-	บน	10ลักซ์
Ⅳ	-	-	2ลักซ์

*การปิดใช้งานหมายถึงเซ็นเซอร์แสงธรรมชาติจะไม่ทำงาน

เซ็นเซอร์จะเปิดไฟเมื่อตรวจพบการเคลื่อนไหว โดยไม่คำนึงถึงระดับแสงโดยรอบ

ความหมายของสภาพแวดล้อม ความสว่าง; เซ็นเซอร์จะทำงานเมื่อความสว่างโดยรอบต่ำกว่าค่าลักซ์ที่กำหนดไว้เท่านั้น เมื่อตั้งค่าไว้เป็น "ปิดใช้งาน" เซ็นเซอร์จะทำงานทุกครั้งที่ตรวจจับการเคลื่อนไหวโดยไม่คำนึงถึงความสว่างโดยรอบ ความสว่าง

ระยะเวลาสแตนด์บาย

	6	7
Ⅰ	บน	บน	0 วินาที
Ⅱ	บน	-	30 วินาที
Ⅲ	-	บน	20 นาที
Ⅳ	-	-	+

ระยะเวลาที่แสงยังคงให้แสงอยู่ในระดับต่ำก่อนที่จะปิดโดยสมบูรณ์ เมื่อตั้งค่าไว้เป็น "∞" แสงจะยังคงให้แสงอยู่ในระดับต่ำเสมอ หากไม่มีการเคลื่อนไหวในพื้นที่ตรวจจับและไม่ได้ปิดลง

ระดับการหรี่แสงขณะสแตนด์บาย

	8	9
Ⅰ	บน	บน	10%
Ⅱ	บน	-	20%
Ⅲ	-	บน	30%
Ⅳ	-	-	50%

คำจำกัดความของเอาต์พุตต่ำในช่วงสแตนด์บาย

แอปพลิเคชัน:

สามารถทะลุผ่านวัสดุต่างๆ ได้เกือบทุกชนิด เช่น แก้ว พลาสติก และอื่นๆ รวมไปถึงโลหะ ซึ่งทำให้สามารถนำไปใช้งานอย่างแพร่หลายกับโคมไฟเพดาน/ไฟไตรโพรไฟล์ และไฟแผงในโอกาสต่างๆ เช่น ลานจอดรถ การผลิต ภาคอุตสาหกรรม และอื่นๆ
