เซ็นเซอร์ไดรเวอร์ LED แยก 40 วัตต์

ไดร์เวอร์ LED แยกกำลังไฟ 40 วัตต์ พร้อมกระแสไฟ 0.4A สำหรับไฟ Batten

HT40V-I เป็นผลิตภัณฑ์ 2-in-1 ที่รวมไดรเวอร์ LED 40W แยกและเซ็นเซอร์ตรวจจับความเคลื่อนไหวไมโครเวฟพร้อมแรงดันไฟขาออก 30-54V, ลำดับความสำคัญของแสงกลางวันและช่วงการตรวจจับและความสูง 6 ม. (สูง) x 14 ม. (ลึก) ฟังก์ชันหรี่แสงพร้อมกระแสไฟ LED ขาออกคงที่ เหมาะสำหรับไฟ Batten และไฟ Tri-proof

คุณสมบัติ:

1. ไดรเวอร์ LED แบบแยกส่วนและเซ็นเซอร์ไมโครเวฟรวมกัน

2. ลำดับความสำคัญของแสงธรรมชาติ

3. การควบคุมสามระดับด้วยเอาต์พุต 1-10V

4. รับประกัน 3 ปี IP20

5. การออกแบบที่เพรียวบางเป็นพิเศษสำหรับไฟแบทเทนและไฟไตรโพรเจกต์

6. กระแสคงที่พร้อมตัวเลือก 0.7A (30-54V)/0.8A (30-48V)/0.90A (30-42V)/0.95A/1.0A (30-36V)

7. ฟังก์ชันลดแสงพร้อมความสว่างสแตนด์บาย 10%/30%

8. ประสิทธิภาพ 83%

9. ระยะตรวจจับ x ความสูง 14M x 6M

10. กำลังขับสูงสุด 19W พร้อมแรงดันไฟฟ้า 30-54V

11. การป้องกันที่ผิดปกติ SCP: การกู้คืนอัตโนมัติ, OVP, OCP, OTP

12. มาตรฐาน EMCEN55015

13. การออกแบบเสาอากาศแบบแท่งเพื่อให้ติดตั้งได้ง่าย

14. การตั้งค่ารีโมทคอนโทรล / การตั้งค่าสวิตช์ DIP

คำอธิบายผลิตภัณฑ์

ระยะการตรวจจับ

รูปนี้ระบุระยะทางสูงสุดที่ความสูงในการติดตั้งสูงสุดด้วยความไว 100%

ความสูงในการติดตั้งโดยทั่วไป 2.5-4ม.

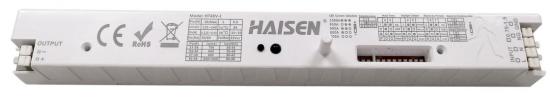

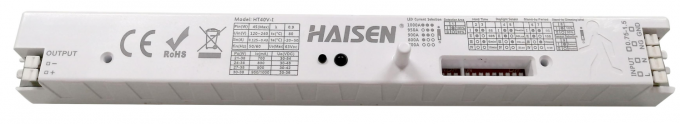

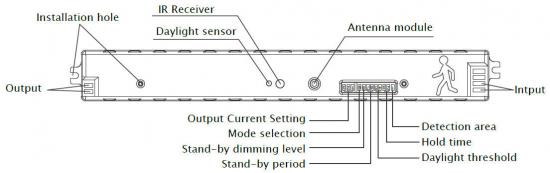

โครงสร้างเชิงกล

มีสวิตช์ DIP จำนวน 12 ขั้วเพื่อตั้งค่ากระแสไฟขาออก การเลือกโหมด ระดับการหรี่แสงสแตนด์บาย ช่วงเวลาสแตนด์บาย พื้นที่ตรวจจับ เวลาคงค่า และเกณฑ์แสงธรรมชาติ

พร้อมตัวรับสัญญาณ IR เพื่อรองรับการตั้งค่าการควบคุมระยะไกล

มีรูติดตั้ง 2 รู ยึดติดกับโคมไฟได้ง่ายสำหรับผู้ใช้งาน

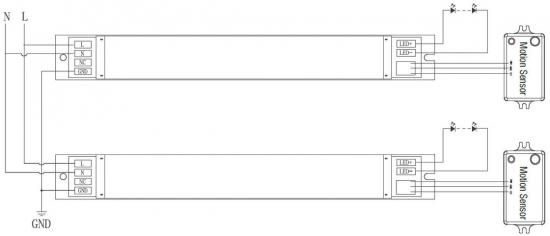

แผนผังสายไฟ

ขั้วไฟฟ้า 2 ขั้วสำหรับต่อกับแหล่งจ่ายไฟ (120-277VAC)

ขั้ว 2 ขั้วสำหรับต่อกับไฟ LED

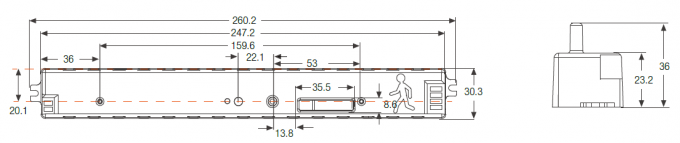

ขนาด (มม.)

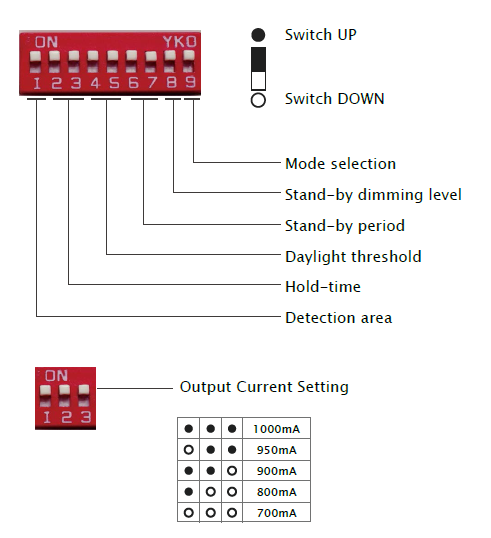

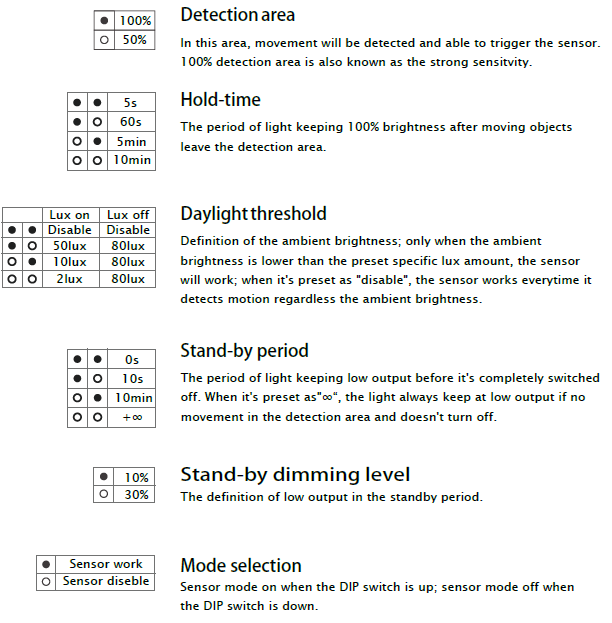

การตั้งค่าสวิตช์ DIP

ดี ลำดับความสำคัญของการบิน

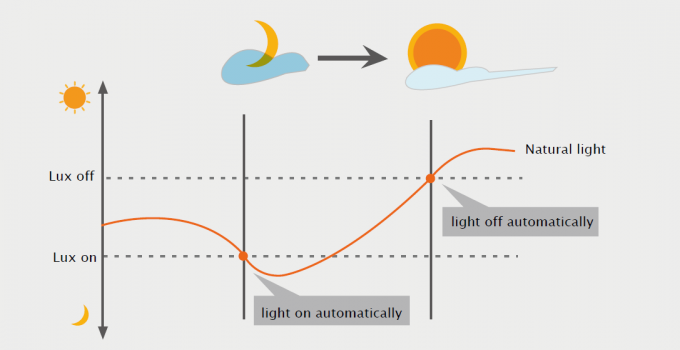

ด้วยฟังก์ชั่น Daylight Priority HT19V-I สามารถแยกแยะความสว่างของแสงเทียมได้
จากแสงธรรมชาติหลังจากติดตั้งภายในโคมไฟ และปิดไฟอัตโนมัติเมื่อ
ความสว่างโดยรอบเกินระดับลักซ์ที่ตั้งไว้

เงื่อนไขเบื้องต้นของลำดับความสำคัญของแสงแดด:
1. ระยะเวลาสแตนด์บายคือ +∞;
2. ระดับการหรี่แสงสแตนด์บายอยู่ที่ 10% หรือ 30%
3. เกณฑ์แสงธรรมชาติอยู่ที่ 2Lux, 10Lux หรือ 50Lux

การสาธิตการใช้งาน

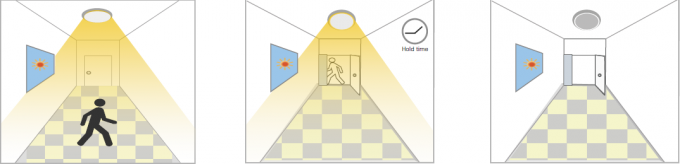

1. ฟังก์ชั่นเปิด/ปิดอัตโนมัติ:

ไฟติดเมื่อตรวจจับการเคลื่อนไหว และดับเมื่อมีคนออกไปในเวลากลางคืน การใช้งาน: ทางเดิน บันได
เกณฑ์แสงธรรมชาติถูกตั้งค่าเป็น "2lux,10lux,50lux"

มีแสงแดดเพียงพอ มีแสงแดดไม่เพียงพอ หลังจากการตรวจจับครั้งสุดท้ายและ
แม้ว่าจะตรวจพบการเคลื่อนไหว เมื่อตรวจพบการเคลื่อนไหว ไฟจะติด เวลาค้างปัจจุบัน
ไฟยังคงดับ เมื่อผ่านไป ไฟจะดับ

2. ไม่มีฟังก์ชั่นแสงกลางวัน
เกณฑ์แสงธรรมชาติถูกตั้งค่าเป็น "ปิดใช้งาน"
ไฟจะเปิดเมื่อตรวจจับการเคลื่อนไหว, หลังจากมีคนออกไป, ไฟจะดับหลังจากช่วงสแตนด์บาย
การใช้งาน: สถานที่แสงน้อย เช่น ลานจอดรถชั้นใต้ดิน ทางเดินใต้ดิน

เมื่อตรวจจับการเคลื่อนไหว หลังจากที่ผู้คนออกจากการตรวจจับ หลังจากการตรวจจับครั้งสุดท้ายและ
เซ็นเซอร์จะเปิดพื้นที่ แสงจะคงอยู่ 100% ตามเวลาที่ค้างไว้ในปัจจุบัน
แสงสว่างถึง 100% ความสว่างภายในเวลาที่กำหนด เมื่อผ่านไป ไฟจะปิด

3. การสาธิตฟังก์ชัน - การควบคุมหรี่แสง/ฟังก์ชันทางเดิน

มีแสงแดดเพียงพอ มีไม่เพียงพอ หลังจากการตรวจจับครั้งสุดท้าย หลังจากสแตนด์บาย
แม้ว่าจะมีการเคลื่อนไหวในเวลากลางวัน แต่เมื่อมีการเคลื่อนไหว แสงจะหรี่ลงเป็นระยะ ไฟจะปิด
ตรวจพบแสง ตรวจพบแสงค้าง ไฟติด เข้าสู่โหมดสแตนด์บาย
ปิด ระดับการหรี่แสง (10% หรือ

30%) หลังจากหมดเวลา

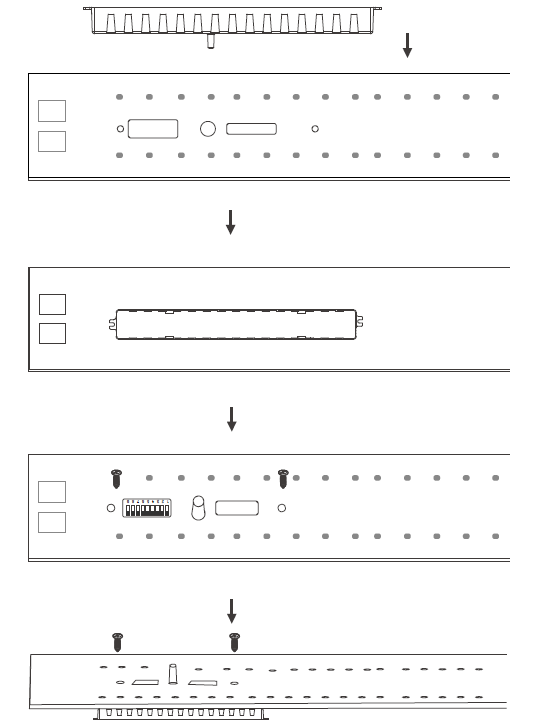

วิธีการติดตั้ง:

หมายเหตุผู้ใช้:

1.ไมโครเวฟสามารถทะลุผนังหรือกระจกที่บางกว่า 20 ซม. และจางลงได้หากกระจกหนากว่า 20 ซม.
2. พื้นที่การตรวจจับจะได้รับผลกระทบจากความเร็วของการเคลื่อนที่ ความสูงในการติดตั้ง และปริมาณการเคลื่อนที่
3. ทดสอบในวันที่แดดออกโดยไม่เปิดโคมไฟ ซึ่งจะส่งผลต่อค่าลักซ์ที่ทดสอบ

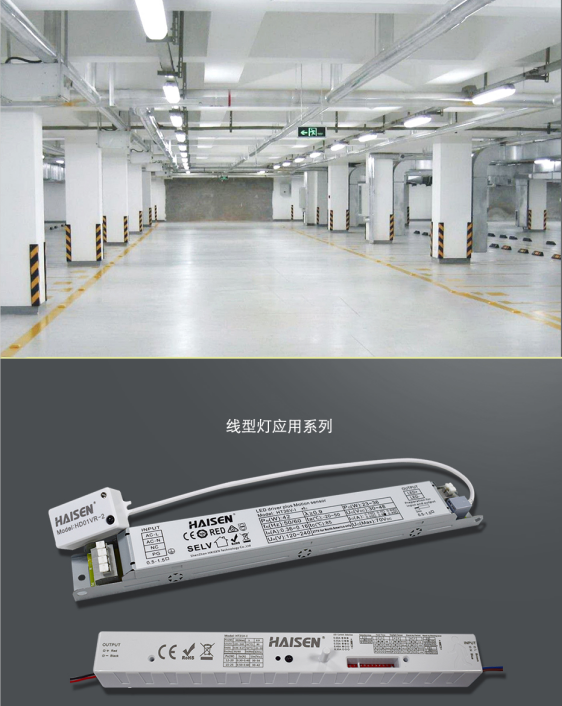

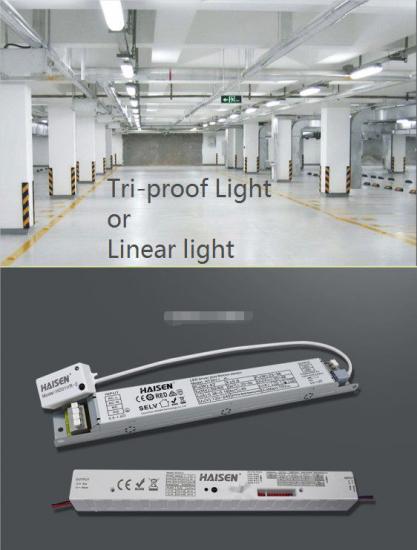

กรณีการใช้งาน:
