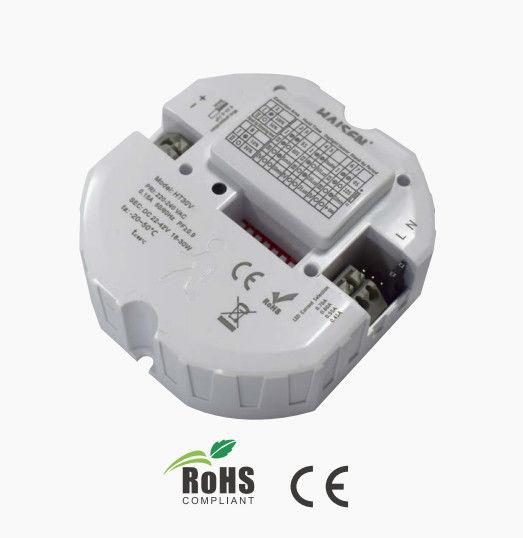

เสาอากาศระนาบกลม 34W เซ็นเซอร์ตรวจจับความเคลื่อนไหวติดเพดาน

เสาอากาศทรงเครื่องบินทรงกลมสำหรับโคมไฟเพดานแบบหรี่แสงได้พร้อมเซ็นเซอร์ตรวจจับความเคลื่อนไหว

คุณสมบัติ:

1. เอาท์พุตกระแสคงที่ -

2.ควบคุมเปิด/ปิดด้วยรีเลย์

3 การควบคุมสามระดับด้วยเอาต์พุต 1-10V

4.เหมาะสำหรับโคมไฟเพดานและแผงกั้น

5.มีความละเอียดอ่อนและเชื่อถือได้

6. IP 20 และรับประกัน 3 ปี

ข้อมูลทางเทคนิค:

เซ็นเซอร์ตรวจจับแสงกลางวันควบคุมการเปิด/ปิด

การหรี่แสงสแตนด์บาย กระแสไฟขาออกสแตนด์บาย

ระดับ ระยะเวลา

พื้นที่ตรวจจับ:

อุปกรณ์ติดตั้งจะระบุระยะทางสูงสุดที่ความสูงในการติดตั้งสูงสุดด้วยความไว 100%

ความสูงในการติดตั้งโดยทั่วไป 2.5-6M.

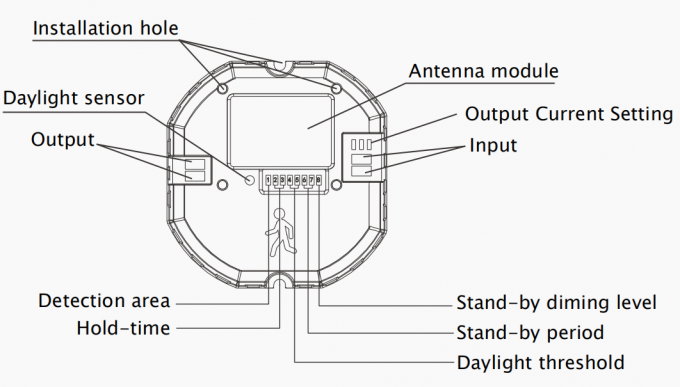

โครงสร้างทางกล:

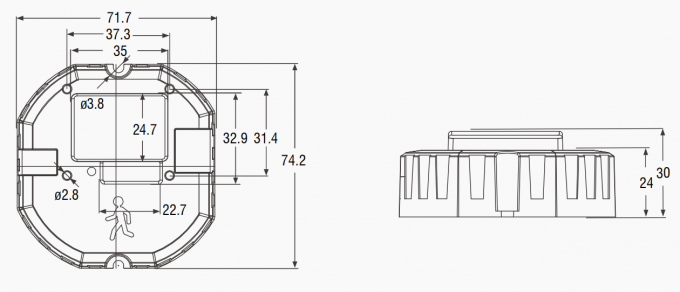

ขนาด:

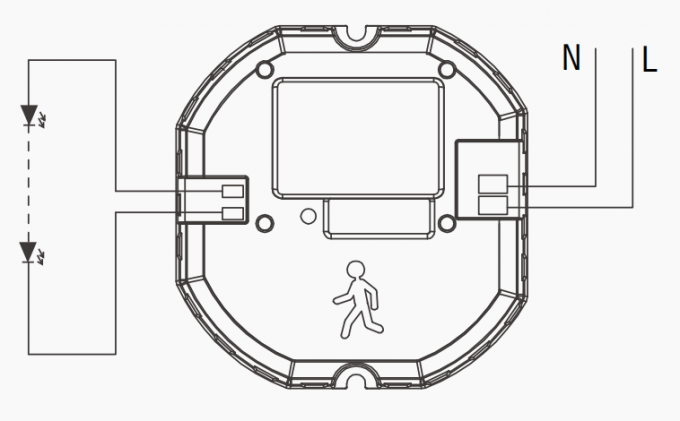

แผนผังสายไฟ:

การตั้งค่ากระแสเอาท์พุต:

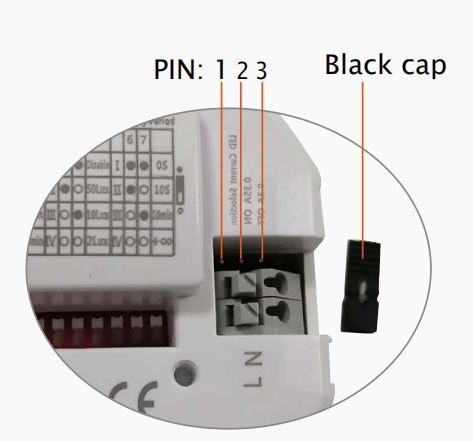

ตั้งค่ากระแสไฟเป็น 350mA โดยเสียบขั้วสีดำที่ 1 และ 2 พิน และ 300mA โดยเสียบที่ 2 และ 3 พิน

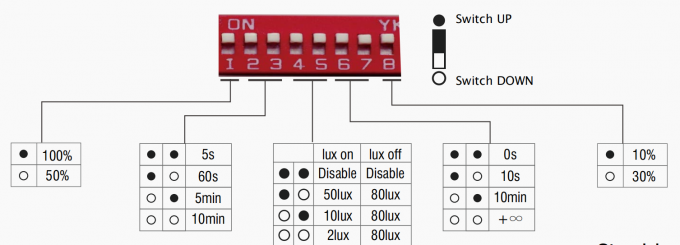

การตั้งค่า:

1:พื้นที่ตรวจจับ:

ในพื้นที่นี้ จะตรวจจับการเคลื่อนไหวและสามารถกระตุ้นเซ็นเซอร์ได้ พื้นที่ตรวจจับ 100% เรียกอีกอย่างว่าความไวสูง

2-3: ระยะเวลาการถือครอง:

ระยะเวลาที่แสงคงความสว่าง 100% หลังจากวัตถุเคลื่อนที่ออกจากพื้นที่ตรวจจับ

4-5:เกณฑ์แสงกลางวัน:

การกำหนดความสว่างโดยรอบ โดยเซ็นเซอร์จะทำงานเมื่อความสว่างโดยรอบต่ำกว่าค่าลักซ์ที่กำหนดไว้เท่านั้น เมื่อตั้งค่าไว้เป็น "ปิดใช้งาน" เซ็นเซอร์จะทำงานทุกครั้งที่ตรวจจับการเคลื่อนไหว โดยไม่คำนึงถึงความสว่างโดยรอบ

6-7: ระยะเวลาสแตนด์บาย:

ระยะเวลาที่แสงยังคงให้แสงอยู่ในระดับต่ำก่อนที่จะปิดโดยสมบูรณ์ เมื่อตั้งค่าไว้เป็น "∞" แสงจะยังคงให้แสงอยู่ในระดับต่ำเสมอ หากไม่มีการเคลื่อนไหวในพื้นที่ตรวจจับและไม่ได้ปิดลง

8:ระยะเวลาสแตนด์บาย:

คำจำกัดความของเอาต์พุตต่ำในช่วงสแตนด์บาย

ความใกล้แสงธรรมชาติ:

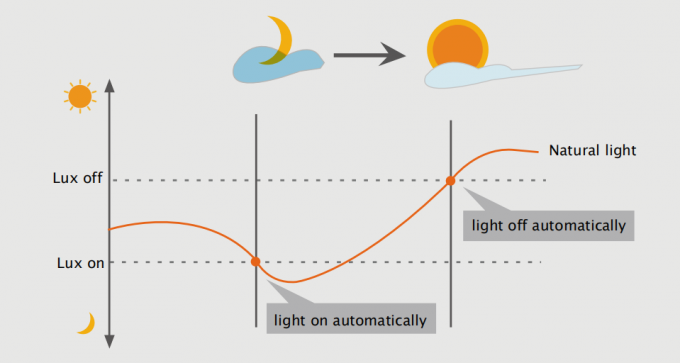

เซ็นเซอร์พลบค่ำ/รุ่งอรุณ:

เทคโนโลยีโฟโตเซลล์แบบแอคทีฟพิเศษของเราสามารถบอกความแตกต่างระหว่างแสงธรรมชาติและแสง LED ได้

ให้แน่ใจว่าไฟจะดับเมื่อจำเป็น

ด้วยฟังก์ชั่น Daylight Priority HT30V สามารถแยกแยะความสว่างของแสงเทียมจาก แสงธรรมชาติหลังจากติดตั้งภายในโคมไฟ และปิดไฟอัตโนมัติเมื่อแสงโดยรอบ ความสว่างเกินระดับลักซ์ที่ตั้งไว้

ลักซ์ เปิด/ปิด:

เปิดไฟอัตโนมัติ เมื่อไฟไม่เพียงพอ ไฟจะหรี่ลงสู่โหมดสแตนด์บาย ไฟจะดับเมื่อ

บน เมื่อระดับความสว่างโดยรอบไม่มีการเคลื่อนไหว ระดับลักซ์โดยรอบจะเท่ากับ ความสว่างจะหรี่ลงเหลือ 100% หลังจากตรวจพบว่าแสงสูงกว่าค่าที่ตั้งไว้ มากกว่าระดับลักซ์ที่ตั้งไว้ล่วงหน้า เมื่อมีการเคลื่อนไหว การติดตั้งลักซ์

ตรวจพบแล้ว

แอปพลิเคชัน:

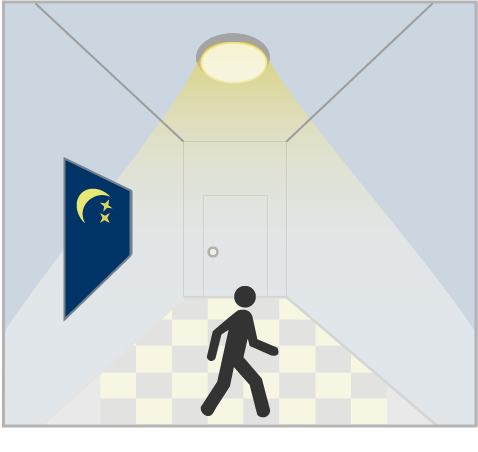

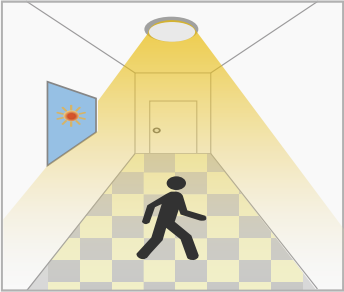

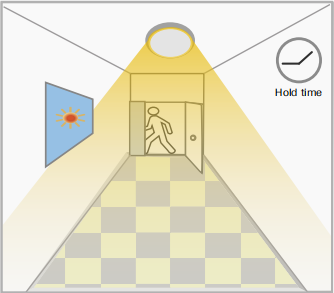

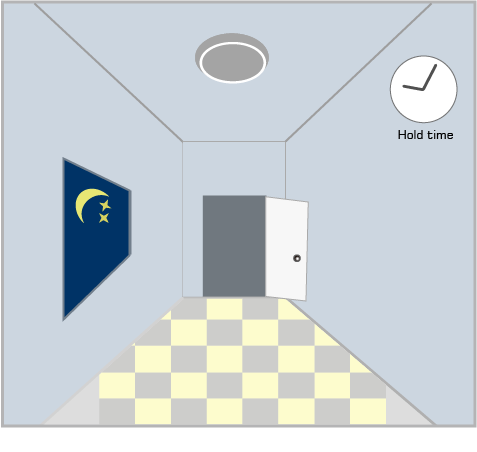

1.ฟังก์ชั่นเปิด/ปิดอัตโนมัติ:

ไฟติดเมื่อตรวจจับการเคลื่อนไหว และปิดหลังจากที่ผู้คนออกไปในเวลากลางคืน การใช้งาน: ทางเดิน บันได เกณฑ์แสงธรรมชาติถูกตั้งไว้ที่ "2Lux, 10Lux, 50Lux"

มีแสงแดดเพียงพอ แม้ว่าจะมีแสงแดดไม่เพียงพอ หลังจากการตรวจจับครั้งสุดท้ายและ เมื่อมีการเคลื่อนไหว ตรวจพบแสง เมื่อไร ตรวจพบการเคลื่อนไหว, เวลาการถือครองปัจจุบันผ่านไปแล้ว ยังคงปิดอยู่ ไฟเปิด ไฟปิด.

2.ไม่มีฟังก์ชั่นแสงกลางวัน:

ตั้งค่าเกณฑ์แสงธรรมชาติเป็น "ปิดใช้งาน" ไฟจะเปิดเมื่อตรวจจับการเคลื่อนไหว หลังจากมีคนออกไป และดับลงหลังจากช่วงสแตนด์บาย การใช้งาน: สถานที่แสงน้อย เช่น ที่จอดรถใต้ดิน ทางเดินใต้ดิน

เมื่อตรวจพบการเคลื่อนไหว หลังจากที่ผู้คนออกไป หลังจากการตรวจจับครั้งสุดท้ายและ เซ็นเซอร์จะ เปิดสวิตช์ พื้นที่ตรวจจับ แสงยังคงค้างเวลาปัจจุบัน แสงสว่างถึง 100% ความสว่าง 100% ภายในเวลาที่ผ่านไป ปิดไฟ

ระยะเวลาการถือครอง

3. ฟังก์ชั่นการควบคุมแบบหรี่แสงได้/ฟังก์ชั่นทางเดิน

มีแสงแดดเพียงพอ แม้ว่าจะมีแสงแดดไม่เพียงพอ หลังจากการตรวจจับแสงครั้งสุดท้าย เมื่อมีการเคลื่อนไหว ตรวจพบแสง เมื่อไร ตรวจจับการเคลื่อนไหว จะถูกหรี่ลงเหลือ ยังคงปิดอยู่ ไฟเปิด ระดับการหรี่แสงสแตนด์บาย

(10% หรือ 30%) หลังจากเวลาพัก

หลังจากช่วงสแตนด์บาย ไฟปิด

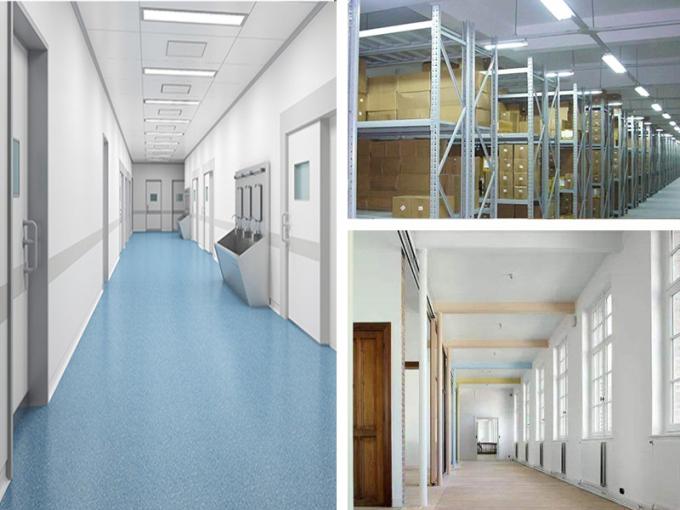

แอปพลิเคชัน:

หมายเหตุผู้ใช้:

1.ไมโครเวฟสามารถทะลุผนังหรือกระจกที่บางกว่า 20 ซม. และจางลงได้หากกระจกหนากว่า 20 ซม.
2.แรงดันไฟฟ้าของไดรเวอร์จะต้องเสถียรและลอยตัวภายใน 10%
3.พื้นที่ตรวจจับจะได้รับผลกระทบจากความเร็วในการเคลื่อนที่ ความสูงในการติดตั้ง และปริมาณการเคลื่อนไหว
4. ทดสอบในวันที่แดดออกโดยไม่เปิดโคมไฟ เพราะจะส่งผลต่อค่าลักซ์ที่ทดสอบ

5. การตั้งค่าเริ่มต้นจากโรงงาน: พื้นที่ตรวจจับ 100%/ เวลาคงค่า 5 วินาที/ ปิดใช้งานเกณฑ์แสงกลางวัน/ ช่วงเวลาสแตนด์บาย 0 วินาที/ ระดับการหรี่แสงสแตนด์บาย 10%
