เซนเซอร์ไดรเวอร์ LED ไมโครเวฟดีไซน์เพรียวบางแบบรวม 12 - 25W กระแสไฟ 0.23A แบบเส้นตรง

เซนเซอร์ไดรเวอร์ LED ไมโครเวฟดีไซน์เพรียวบางแบบรวม 12 - 25W กระแสไฟ 0.23A แบบเส้นตรง

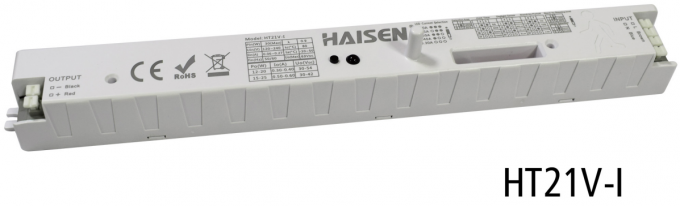

HT21V-I เป็นโซลูชันแยกที่มีไดรเวอร์ LED กำลังขับ 12-25 วัตต์และเซ็นเซอร์ตรวจจับความเคลื่อนไหวไมโครเวฟ ช่วงการตรวจจับแรงดันไฟขาออก 30-54 โวลต์และความสูง 6 ม. (สูง) x 14 ม. (ลึก) ฟังก์ชันหรี่แสงพร้อมกระแสไฟ LED ขาออก เหมาะสำหรับไฟเชิงเส้นและไฟไตรโพรฟ

คุณสมบัติ:

1. รับประกัน 3 ปี IP20

2. การออกแบบที่เพรียวบางเป็นพิเศษสำหรับแสงเชิงเส้นและแสงสามชั้น

3. กระแสคงที่พร้อมตัวเลือก 0.3A/0.4A ±5% (30-54V); 0.5A/0.55A/0.6A ±5% (30-42V)

4. เซ็นเซอร์ตรวจจับความเคลื่อนไหวไมโครเวฟ Dusk & Dawn

5. ฟังก์ชันลดแสงพร้อมความสว่างสแตนด์บาย 10%/30%

6. ประสิทธิภาพ 83%

7. ระยะตรวจจับ x ความสูง 14M x 6M

8. กำลังขับสูงสุด 19W พร้อมแรงดันไฟฟ้า 30 -54โวลต์

9. การควบคุมสามระดับด้วยเอาต์พุต 1-10V

10. การป้องกันที่ผิดปกติ SCP: การกู้คืนอัตโนมัติ, OVP, OCP, OTP

11. มาตรฐาน EMC EN55015

12. การออกแบบเสาอากาศแบบแท่งเพื่อให้ติดตั้งได้ง่าย

คำอธิบายผลิตภัณฑ์

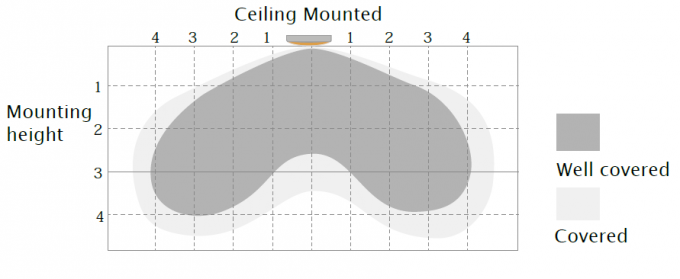

ระยะการตรวจจับ

รูปนี้ระบุระยะทางสูงสุดที่ความสูงในการติดตั้งสูงสุดด้วยความไว 100%

ความสูงในการติดตั้งโดยทั่วไป 2.5-4ม.

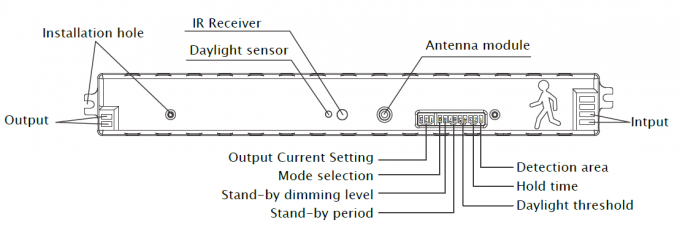

โครงสร้างเชิงกล

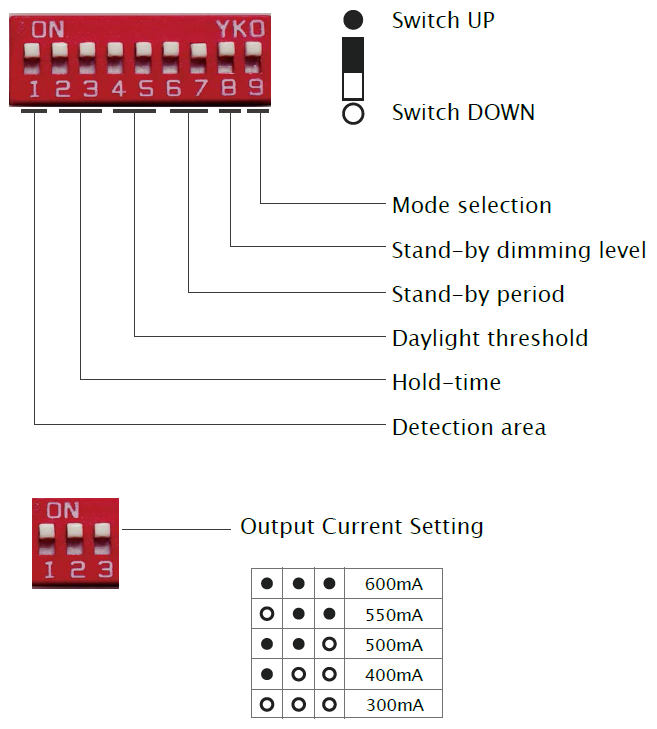

มีสวิตช์ DIP จำนวน 12 ขั้วเพื่อตั้งค่ากระแสไฟขาออก การเลือกโหมด ระดับการหรี่แสงสแตนด์บาย ช่วงเวลาสแตนด์บาย พื้นที่ตรวจจับ เวลาคงค่า และเกณฑ์แสงธรรมชาติ

พร้อมตัวรับสัญญาณ IR เพื่อรองรับการตั้งค่าการควบคุมระยะไกล

มีรูติดตั้ง 2 รู ยึดติดกับโคมไฟได้ง่ายสำหรับผู้ใช้งาน

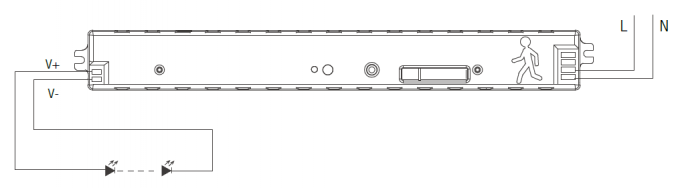

แผนผังสายไฟ

ขั้วไฟฟ้า 2 ขั้ว สำหรับต่อกับแหล่งจ่ายไฟ (220-240VAC)

ขั้ว 2 ขั้วสำหรับต่อกับไฟ LED

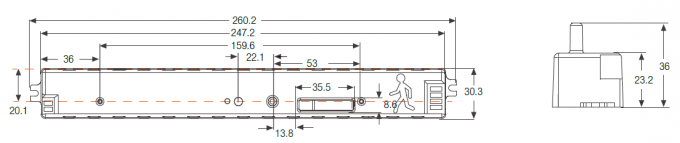

ขนาด (มม.)

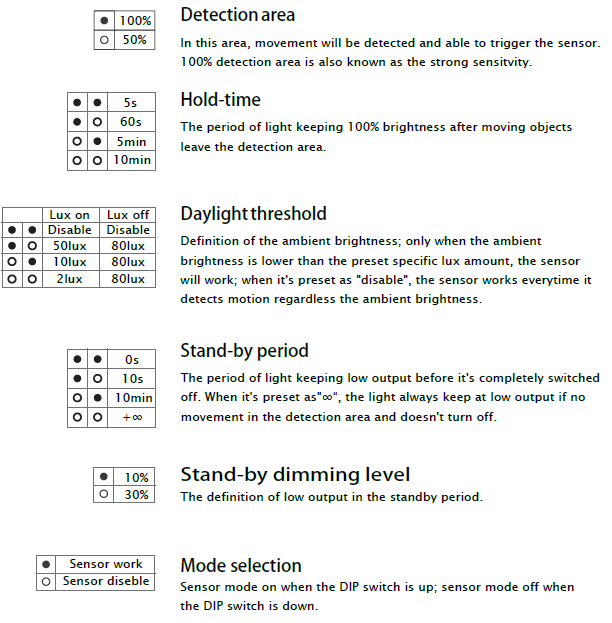

การตั้งค่าสวิตช์ DIP

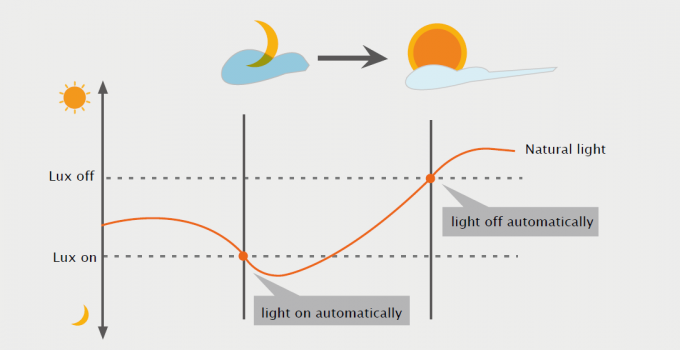

ดี ลำดับความสำคัญของการบิน

ด้วยฟังก์ชั่น Daylight Priority HT19V-I สามารถแยกแยะความสว่างของแสงเทียมได้
จากแสงธรรมชาติหลังจากติดตั้งภายในโคมไฟ และปิดไฟอัตโนมัติเมื่อ
ความสว่างโดยรอบเกินระดับลักซ์ที่ตั้งไว้

เงื่อนไขเบื้องต้นของลำดับความสำคัญของแสงแดด:
1. ระยะเวลาสแตนด์บายคือ +∞;
2. ระดับการหรี่แสงสแตนด์บายอยู่ที่ 10% หรือ 30%
3. เกณฑ์แสงธรรมชาติอยู่ที่ 2Lux, 10Lux หรือ 50Lux

การสาธิตการใช้งาน

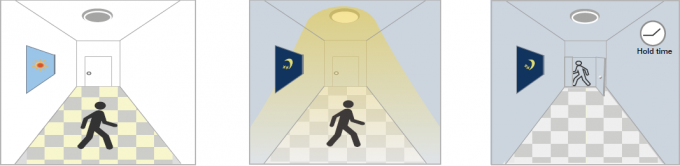

1. ฟังก์ชั่นเปิด/ปิดอัตโนมัติ:

ไฟติดเมื่อตรวจจับการเคลื่อนไหว และดับเมื่อมีคนออกไปในเวลากลางคืน การใช้งาน: ทางเดิน บันได
เกณฑ์แสงธรรมชาติถูกตั้งค่าเป็น "2lux,10lux,50lux"

มีแสงแดดเพียงพอ มีแสงแดดไม่เพียงพอ หลังจากการตรวจจับครั้งสุดท้ายและ
แม้ว่าจะตรวจพบการเคลื่อนไหว เมื่อตรวจพบการเคลื่อนไหว ไฟจะติด เวลาค้างปัจจุบัน
ไฟยังคงดับ เมื่อผ่านไป ไฟจะดับ

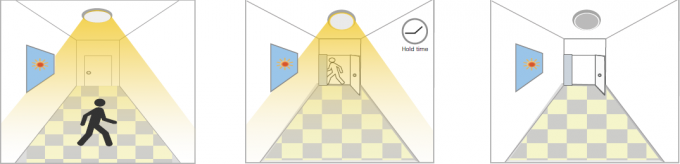

2. ไม่มีฟังก์ชั่นแสงกลางวัน
เกณฑ์แสงธรรมชาติถูกตั้งค่าเป็น "ปิดใช้งาน"
ไฟจะเปิดเมื่อตรวจจับการเคลื่อนไหว, หลังจากมีคนออกไป, ไฟจะดับหลังจากช่วงสแตนด์บาย
การใช้งาน: สถานที่แสงน้อย เช่น ลานจอดรถชั้นใต้ดิน ทางเดินใต้ดิน

เมื่อตรวจจับการเคลื่อนไหว หลังจากที่ผู้คนออกจากการตรวจจับ หลังจากการตรวจจับครั้งสุดท้ายและ
เซ็นเซอร์จะเปิดพื้นที่ แสงจะคงอยู่ 100% ตามเวลาที่ค้างไว้ในปัจจุบัน
แสงสว่างถึง 100% ความสว่างภายในเวลาที่กำหนด เมื่อผ่านไป ไฟจะปิด

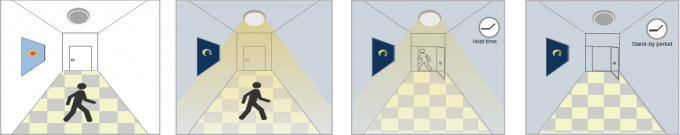

3. การสาธิตฟังก์ชัน - การควบคุมหรี่แสง/ฟังก์ชันทางเดิน

มีแสงแดดเพียงพอ มีไม่เพียงพอ หลังจากการตรวจจับครั้งสุดท้าย หลังจากสแตนด์บาย
แม้ว่าจะมีการเคลื่อนไหวในเวลากลางวัน แต่เมื่อมีการเคลื่อนไหว แสงจะหรี่ลงเป็นระยะ ไฟจะปิด
ตรวจพบแสง ตรวจพบแสงค้าง ไฟติด เข้าสู่โหมดสแตนด์บาย
ปิด ระดับการหรี่แสง (10% หรือ

30%) หลังจากหมดเวลา

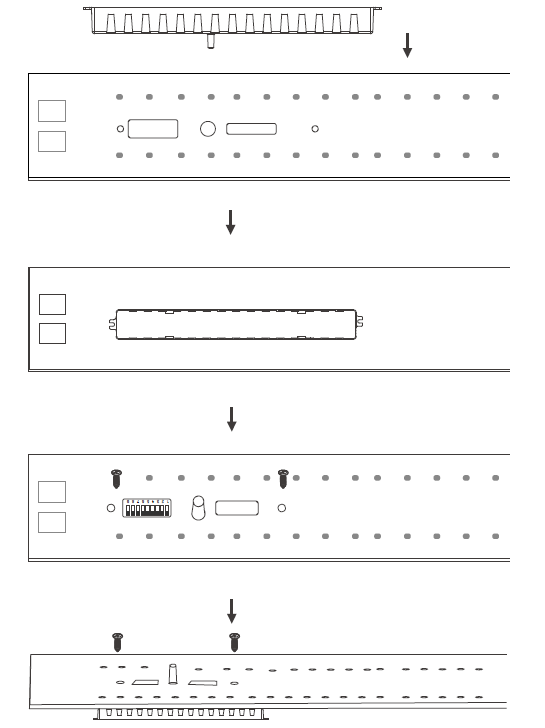

วิธีการติดตั้ง:

หมายเหตุการติดตั้ง:

1. เซ็นเซอร์ไมโครเวฟสามารถติดตั้งในโคมไฟทุกชนิด ยกเว้นโคมไฟที่มีเปลือกโลหะทั้งหมด
2. พื้นผิวที่ตรวจพบไม่สามารถป้องกันด้วยวัตถุที่เป็นโลหะได้
3. ตรวจสอบให้แน่ใจว่าโมดูลไมโครเวฟถูกเปิดออกด้านนอกอย่างสมบูรณ์
4. พื้นผิวตรวจจับของโมดูลเซนเซอร์จะต้องติดตั้งโดยหันเข้าหาพื้นที่ตรวจจับ
5. การเดินสายไฟต้องเป็นไปตามแผนผังสายไฟอย่างเคร่งครัดเพื่อหลีกเลี่ยงการลัดวงจร

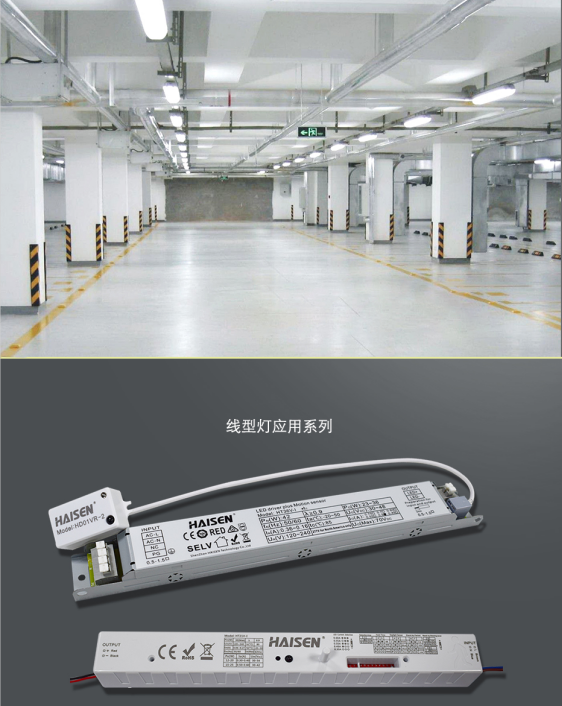

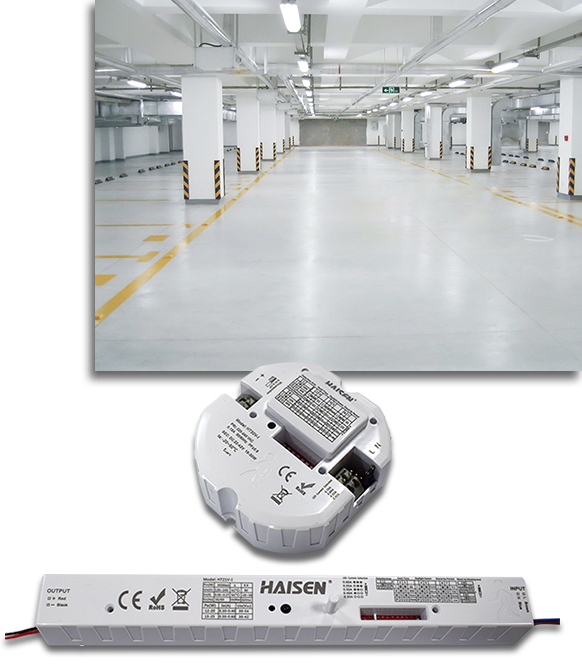

กรณีการใช้งาน:
